您的位置： 首页 > 产品频道 > 工业除尘设备 > DFT3-6型滤筒除尘器图纸

DFT3-6型滤筒除尘器图纸

江苏德彩环保是生产滤筒除尘器、沉流式滤筒除尘器、斜插式滤筒除尘器、弹匣式滤筒除尘器、竖装式滤筒除尘器、卡盘式滤筒除尘器、垂直式滤筒除尘器的源头厂家。

欧美款式，产品型号丰富，有大风量模块机与小风量一体机系列。

我们拥有滤筒除尘器生产工厂与滤筒滤芯耗材生产工厂德彩网，已为众多寻求高品质欧美款式除尘器的第三方提供OEM代工服务，并出口海外。好品质的滤筒除尘器将为您的项目锦上添花，获得更多的市场赞誉。

采用滤筒作为核心过滤单元，利用电磁脉冲阀，启闭压缩空气喷吹清灰作业的除尘器。除尘是物理拦截过程，不同的排放浓度要求，选用不同孔径大小的滤料。由于滤料折褶成筒状使用，使滤料布置密度大，所以滤筒除尘器结构紧凑，同等风量下，占地小于布袋除尘器。

全国热线

400-822-9050

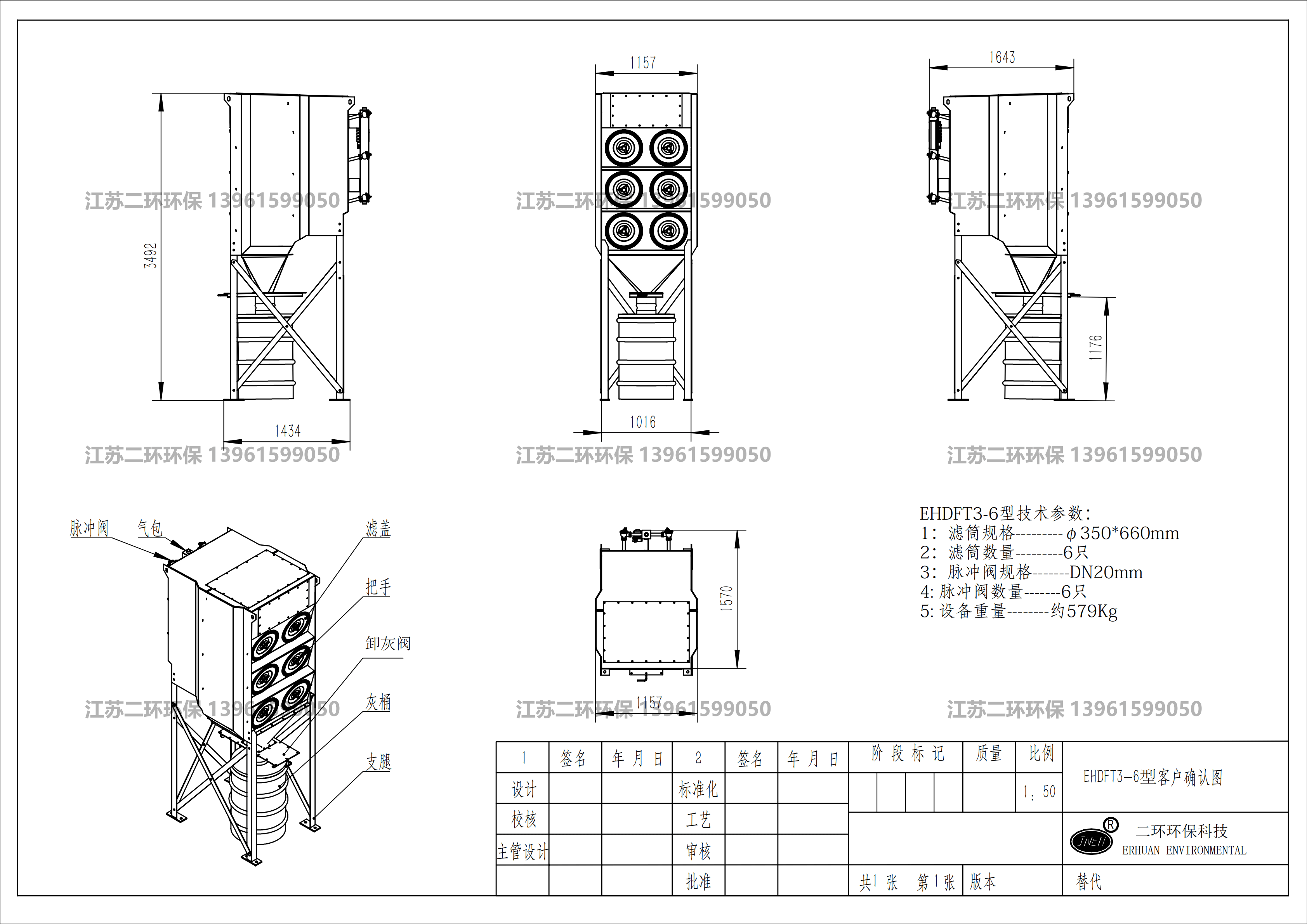

DFT3-6型斜插式滤筒除尘器客户确认图
Customer confirmation diagram of filter cartridge dust collector

滤筒除尘器图纸

模块化生产，积木式安装DFT Type Downflow Cartridge Dust Collector

滤筒除尘器

常规型沉流式滤筒除尘器
常规型沉流式滤筒除尘器
防爆型沉流式滤筒除尘器
防爆型沉流式滤筒除尘器

单模块选型表（单筒以625立方米/小时标定）

序号	型号	额定风量	设备尺寸	滤筒数量	脉冲阀数量	功率	重量
序号	型号	M³/H	长宽高（mm）	只	只	KW	T
1	EHDFT2-4D*	2500	101614343026	4	2@DN25	待定	0.379
2	EHDFT2-8	5000	101621623248	8	4@DN25	待定	0.841
3	EHDFT3-6D*	3750	101614343492	6	6@DN25	待定	0.579
4	EHDFT3-12	7500	101621623675	6	6@DN25	待定	0.953
5	EHDFT3-18*	11250	152321623675	18	9@DN25	待定	1.710
6	EHDFT4-16	10000	101621624140	16	8@DN25	待定	1.164
7	EHDFT4-24*	15000	152321624140	24	12@DN25	待定	1.481

以上为常规通用型号，更多5层以上的型号，敬请来电咨询！

一、沉流式滤筒除尘器简介Product Brief

产品简介 Product Brief

沉流式滤筒除尘器，业内也叫斜插式滤筒除尘器、弹匣式滤筒除尘器。采用滤筒作为核心过滤单元，利用电磁脉冲阀，启闭压缩空气喷吹清灰作业的除尘器。除尘是物理拦截过程，简单的说，好比一个筛子，颗粒尺寸大于筛孔的粉尘被拦截，颗粒尺寸小于筛孔的则可以穿透，因此筛子孔越细，粉尘的拦截效率越高，不同的排放浓度要求，选用不同孔径大小的滤料。由于滤料折褶成筒状使用，使滤料布置密度大，所以滤筒除尘器结构紧凑，同等风量下，占地小于布袋除尘器。

使用范围 Scope of use

满足无油、无水、温度小于120摄氏度以下条件的烟尘，不受行业限制，均可采用滤筒除尘器。

可选配装置 Optional device

火花捕捉器、泄爆隔爆装置、清洁气室通道、定制颜色、腿长、加热器、出风口防尘罩、消防灭火系统、粉尘在线检测仪、带抽屉的垃圾桶、普通槽式料斗、不锈钢结构、各种进口设计、平台和梯子、自卸式料斗、螺旋输送机、集成式HEPA过滤器、智能电控柜等。

二、沉流式滤筒除尘器应用范围Application scope

1、适用于无油、污水、温度小于120摄氏度以下的烟气或粉尘。

德彩网 2、可以安装在封闭车间，内排循环空气，无外排烟尘，防止室内空调热量损失。

3、近期热门应用场景：焊烟、激光切割、研磨细粉、膜切割、机器人焊接、打磨、抛光、抛丸、喷砂、喷粉等工序。

4、适用于新能源新材料、汽车制造、船舶制造、金属加工、橡胶轮胎、烟草提炼、食品加工、精细化工、粮食、制药、电子、冶炼、纺织等行业。

三、沉流式6大家族成员展示Series classification

移动式焊烟一体机系列 PT系列
固定式一体机系列EHI系列
打磨除尘工作台 DLMT系列
打磨房除尘工作站 DWS系列
大风量模块机 EHDFT系列
自洁式空气过滤器 EHAAT系列

四、沉流式滤筒除尘器设备特点Equipment characteristics

德彩网 1、欧美生产工艺，模块化生产，积木式拼装，方便物流运输拆装。

德彩网 2、20多个款式，100多种尺寸，适应各种有限空间工况，选择余地大。

德彩网 3、采用工装夹具焊接、拼装生产，消除焊接应力，防止变形。

4、每一个独立的模块尺寸精准一致，多模块拼装采用欧美胶水封装工艺。

5、设备内外喷塑，手摸汽车漆的触感，使用寿命长。

6、出厂前整体涂装完毕，避免安装现场喷漆，污染业主厂区环境，安装周期长的麻烦。

主体结构选用优质型材，板厚≧5mm
手把：抗摔电胶木外壳，304不锈钢滚花纹内芯
滤盖：厚度≧2mm
滤架：冷拉钢，镀白锌，主杆≧12mm，枝杆≧6mm
文丘里，厚度≧2mm
脉冲阀及阀盒选用澳洲高原

五、从生产到安装的实力展示One stop service

美式生产工艺：工装夹具展示1
美式生产工艺：工装夹具展示2
喷塑前质检试装1
喷塑后质检试装1
喷塑后质检试装2
喷塑后质检试装3
质检合格，模块整体出厂
积木式拼装1
积木式拼装2
积木式拼装3
积木式拼装4
积木式快速完成安装

六、滤筒滤芯耗材 Select dust filter cartridge according to material

木浆纤维纸滤筒

纤维纸+纳米滤筒德彩网
纤维纸+纳米+阻燃滤筒
纤维纸+纳米+阻燃+抗静电滤筒
聚酯滤筒
聚酯+覆膜滤筒
聚酯+覆膜+阻燃滤筒
聚酯+覆膜+阻燃+抗静电滤筒德彩网
德彩网高温玻纤滤筒
高温PPS滤筒
高温P84滤筒
高温NOMEX滤筒

我们是源头生产厂家
