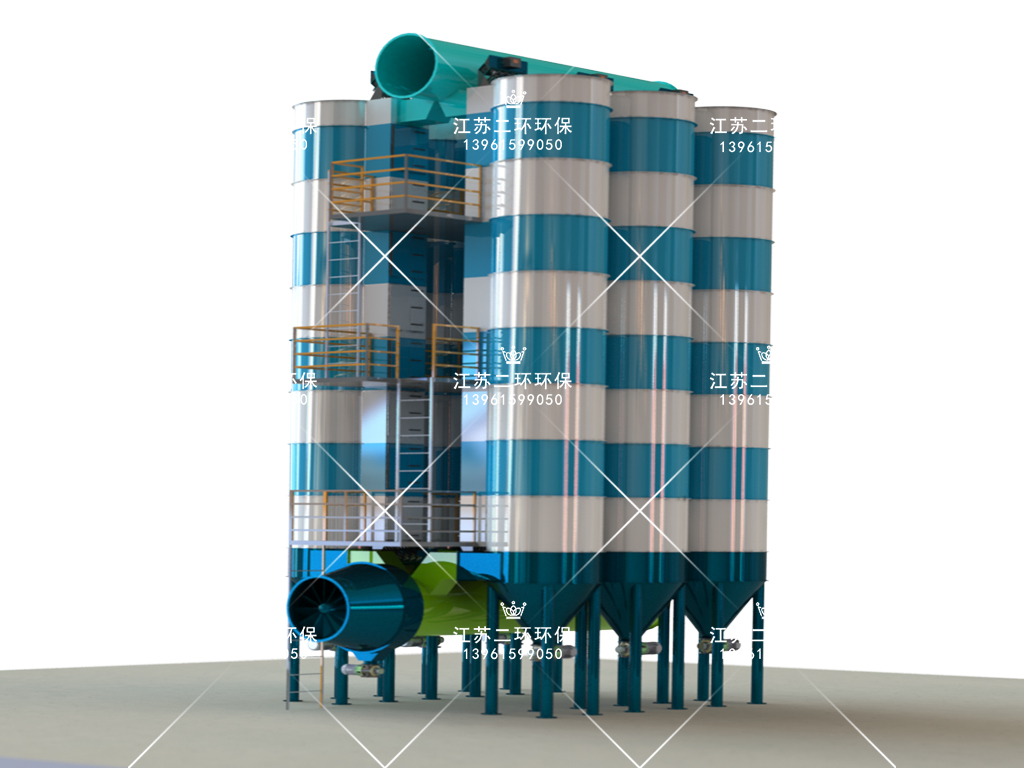

旋流式模块型扁布袋除尘器家族
-
加装HEPA过滤器，可实现1毫克排放
-
圆布袋占用空间大
-
扁布袋占用空间小
-

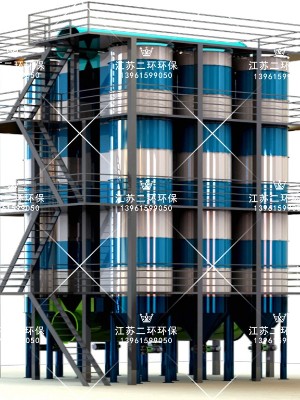

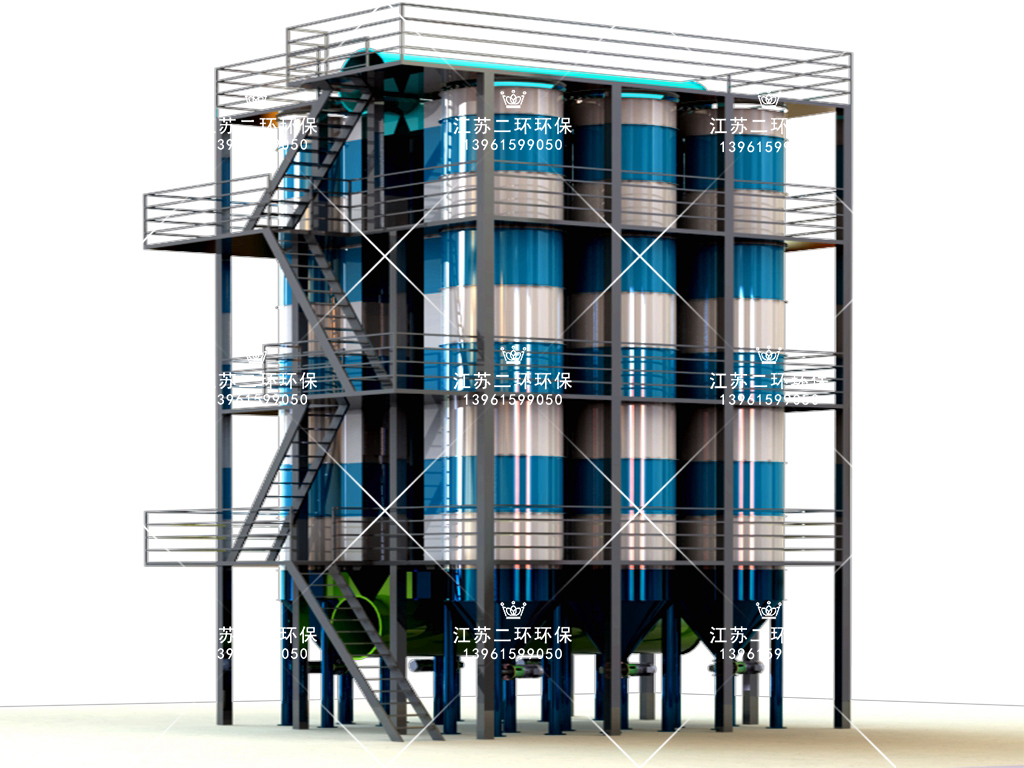

12万风量模块组合，全包围平台
-

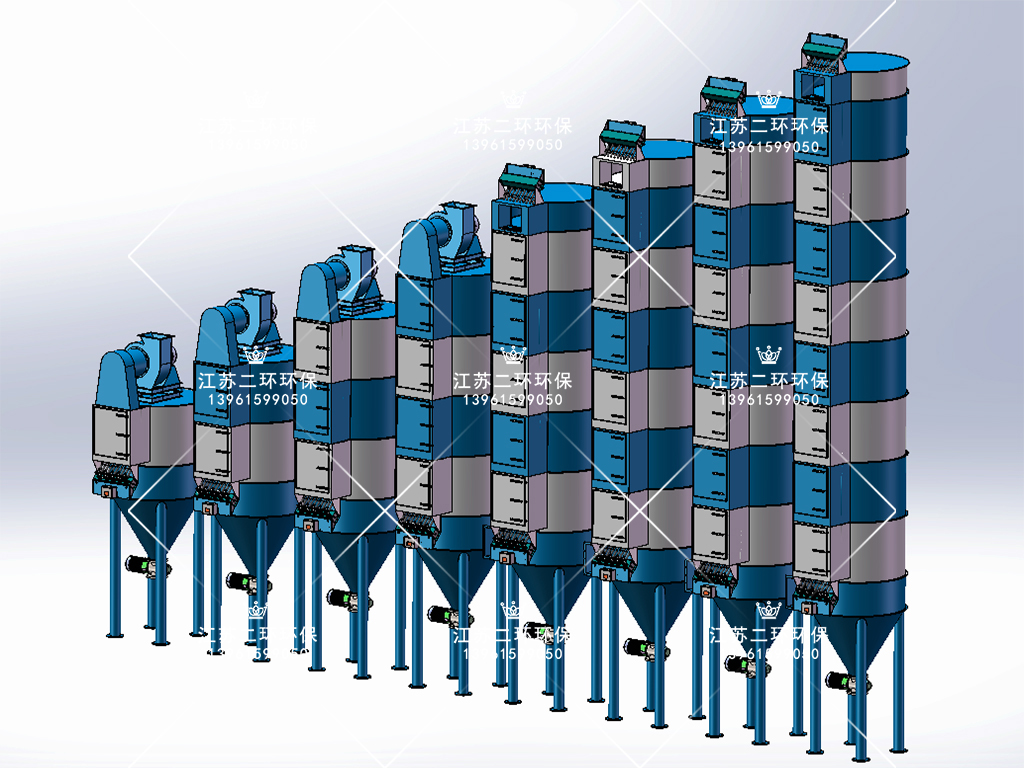

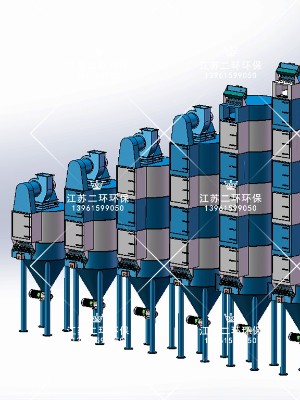

型号丰富，耐压-80Kpa,常用于真空清扫
简介
HVF型旋流式布袋除尘器，进风口位置处在灰斗上部，是独立带内置蜗壳的进风段，采用旋风除尘器的原理进风，大颗粒物预处理先在锥形蜗壳中旋转，产生离心力，从而得到有效沉降，这样就避免了高浓度大颗粒粉尘直接冲击布袋。高浓度大颗粒粉尘在旋流沉降后，剩下的低浓度细微粉尘，则通过蜗壳中的锥形底部，随气流上升到布袋过滤段，进行深度净化过滤。
布袋过滤段中的布袋安装方式，则是采用的旁插式扁布袋，刀片阵列式构架排布，支撑布袋的笼架，上面带有双面鲨鱼鳃式文丘里，在压缩空气脉冲时，可以引入二次气流，放大流量，从而增强清灰的效果。进入布袋过滤段中的含尘气流，此时粉尘被捕集在扁布袋的外表面，洁净空气从布袋里面排出，汇流进入洁净室。
结构特点
1、模块化生产，积木式拼装，整体出厂，现场安装快捷。
2、把非标的除尘器，用额定风量来定义成为标准的独立模块。
3、同时每个模块都是又是独立的除尘器，具有多规格的额定风量。
4、例如12万风量，可以是5-6个独立模块组合，可以1行排布，也可2行阵列排布。
5、当应用后，如果发现风量不够时，只要再增加独立模块就能满足。
6、以12万风量的整体除尘器为例，如果遇到搬迁或者用不到这么大的风量时，一体机就只能报废；如果是5-6个独立模块除尘器组合而成时，不但拆除搬迁方便，而且还可以根据风量要求重新组合或者独立使用。
7、设计特点是圆筒结构，抗压性强，并利用增加空间的高度，降低了平面占地面积。
8、采用旁插式扁布袋刀片阵列布置架构，袋长控制在2米以内，以确保清灰效果良好。
9、多模块组合后通过风量调节阀均衡流量，同时通过气缸的关闭可实现离线清灰。
10、运输不超高、不超宽、不超长，现场搭积木式组装，并满足集装箱出口尺寸。
以12万风量为例，6个独立模块组合（滤速1米/分钟，面积：1920M2，占地面积仅为8*8=64M2）
选型参数
当然您还可以选择DLMC模块式扁布袋除尘器
德彩的方案：
除尘器选型：DLMC扁布袋除尘器，占地面积小，满足业主场地限制。
安装方案：扁布袋除尘器拆散后，碎片化从门窗进场，然后模块化组装，积木式拼装，满足业主不破坏厂房外观要求。
生产方案：出厂前酸洗、磷化、喷塑涂装设备零部件，安装现场不喷漆，不二次污染业主环境而造成危害。
环保方案：选用美国BHA出品的EPTFE覆膜布袋，作为核心过滤单元，脉冲喷吹压缩空气清灰系统则选用澳大利亚高原品牌。
项目过程：
-
1、业主的6层高生产车间
-
2、碎片化生产
-
3、碎片化进场
-
4、安装现场积木式拼装1
-
5、安装现场积木式拼装2
-
6、安装现场模块式组装1
-
7、安装现场模块式组装2
-
8、安装现场模块是组装3
-
9、安装现场模块式组装4
-
10、安装扁布袋1
-
11、安装扁布袋2
-
12、智能电柜调试1
-
13、智能电柜调试2
-
14、项目竣工后除尘器正面效果
-
15、项目竣工后除尘器背面效果
-
16、项目竣工后除尘器下箱体效果
DLMC扁布袋除尘器 bag HOUSE filter
德彩网
注：上表中过滤风速以常规1.67m/min标定，实际应根据粉尘浓度调整。
扁布袋除尘器简介Product Brief
-

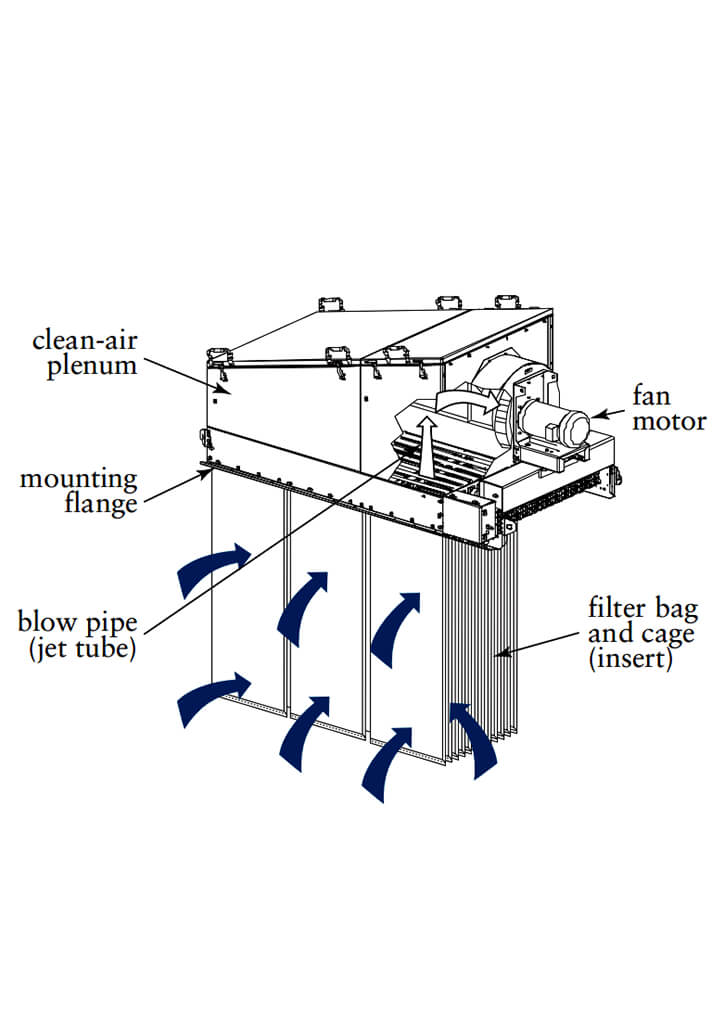

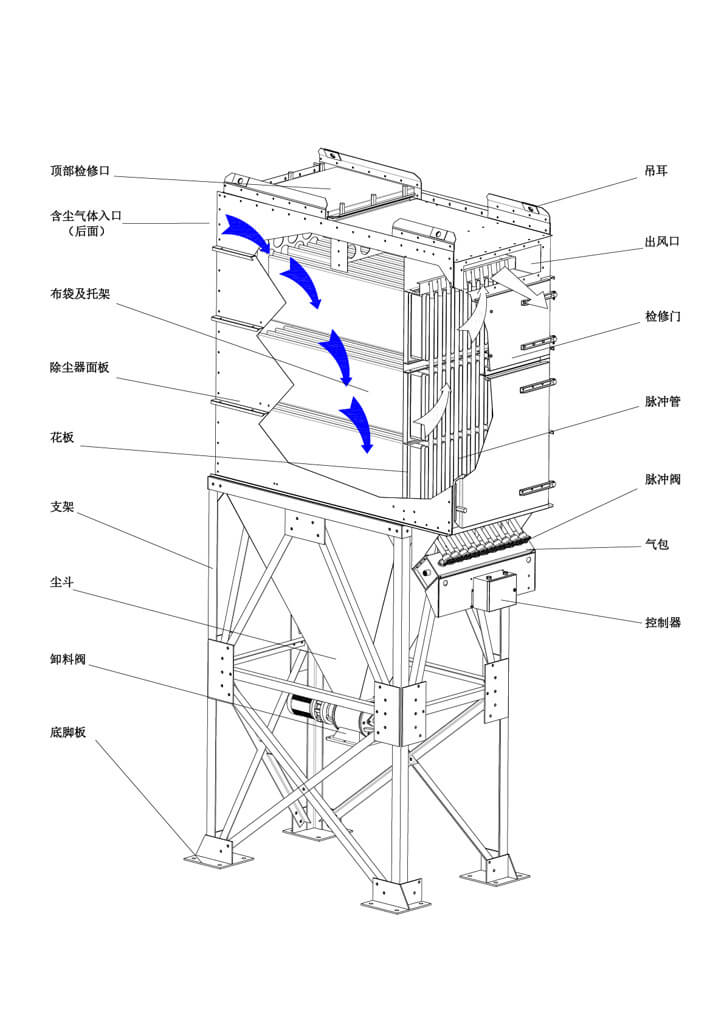

DLMC型原理图
-
DLMV型原理图
DLMC扁布袋除尘器适应各类工况的除尘，能置于各种不同应用场合，能以高过滤速度处理高浓度粉尘并保持恒定的系统运行阻力。
德彩网
DLMC扁布袋除尘器使用的聚酯毡扁布袋，每个聚酯毡滤袋均为去毛织品，具有较大的表面负荷和较长的使用寿命和较好的抗磨损性，滤袋安装在新颖的滤架上，确保了良好的气流量和滤袋清洁，这种新颖的滤袋布置使过滤达到更好的效果。
DLMC除尘器采用新颖的模块组合，使它能安装在狭小的空间。新颖的滤袋能在细小的箱体内提供更大的过滤面积，并使滤袋之间的空间增大，使用寿命更长，减小了滤袋更换工作量。
工作原理Working principle
德彩网
含尘废气进入除尘器进风口后，由于气流截面突然扩大及气流分布板的作用，风速骤降，气流中一部分粗大颗粒在风动力和惯性力的作用下相互碰撞，自然沉降到底部集灰斗；粒度细、密度小的尘粒，通过扩散和筛滤等组合效应，沉积在扁布袋滤料的外表面上而被拦截，洁净的气体穿透滤料内壁，进入洁净室由排气管经风机抽出。过滤元件布袋的阻力，随着滤料表面粉尘积累层厚度的增加而增大。喷吹控制方式可以分为压差控制、时序控制、人工控制。
德彩网
例如压差控制：当阻力达到某一设定值时，数显压差仪表激发信号，脉冲控制仪或PLC控制程序收到反馈信号后，自动判断数据，下指令进行连锁执行动作，自动进行启闭阀门喷吹清灰。此时，瞬间接通脉冲电源，电磁脉冲阀开启，4公斤以上压力的压缩空气瞬间，通过喷吹管，正对布袋喷吹，而产生振动，在高压脉冲气流冲刷的作用下，附着在布袋外表面上的粉尘被一扫而光，掉入除尘器底部收集粉尘的灰斗收尘箱中。清灰完毕后，电磁脉冲阀关闭，滤料外表面粉尘清除后，阻力变小，滤料获得再生，再次恢复拦截粉尘的功能。当阻力上升时，再次自动循环清灰再生工作。
产品特点Product characteristics
德彩网
1、采用模块化设计 ,积木式拼装，占地体积较传统圆布袋除尘器小许多。
2、除尘机入口置于机器上方，形成新颖的沉流式设计，以加强除尘效能。
3、更换除尘布袋时，只要在洁净空气室操作，不用进入含尘室，以保障安全。
4、每部除尘机单元均可单独操作，当其中一部需要维修时，亦不会影响其它机组操作。
德彩网
5、 信封式结构,长度不超过2000mm以保持良好的反吹性能,此设计以增强反吹清洁之效果。
6、扁布袋接边采用无缝立体制造加工技术,以实现滤袋的密封性效果。
7、扁布袋配合托架之设计，紧密地固定于托架上，实现密封的效果。插入式的金属支撑结构在安装好后，可将其锁死；贴紧式的金属支撑结构避免了支撑件与滤材间的磨损。
8、可根据用户的需求，选用材料可以为Q235钢铁或SUS不锈钢。
德彩网
9、智能化控制：电气控制可选用PLC控制触摸屏显示，电机随风口开启数量自动变频、压差在线监测、离线清灰、压缩空气在线监测、并机联网远程监控等功能。
德彩网
10、根据不同粉尘的特性，可以选配防爆泄爆装置。
应用领域application area
德彩网
适用于无油、污水、温度小于250摄氏度以下的烟尘。更高温度需要冷却至布袋的承受范围才可使用。
烟草、矿山、抛光、打磨、船舶制造、化工、粮食、制药、有色金属加工、电子、冶炼、食品加工、纺织、玻纤等其它行业产生的粉尘治理。
生产、安装一站式服务陕西榆林延长石化碳酸钙生产收尘项目案例
-
1、原材料加工成型
-
2、喷塑前拼装检验
-
3、酸洗、磷化、喷塑涂装散件
-
4、模块化生产
-
5、刀片式滤架
-
6、卡扣式固定
-
7、脉冲阀及电磁阀盒
-
8、积木式拼装
-
9、工地现场安装
-
10、项目竣工
智能控制intelligent control
除尘器加装了相关检测的仪器仪表、通过PLC程序控制自动运行，通过触摸屏展示，并可以远程联网集中运行。
（1）管道风压仪:实时监测管道压力变化
德彩网
（2）温度探测仪：实时监测烟尘温度，防止高温损坏除尘器滤料。
德彩网
（3）压缩空气检测仪：实时监测压缩空气压力，防止气源不足影响清灰效果，损坏除尘器。
德彩网
（4）压差计：实时监测除尘器滤料的阻力，作为更换滤料的判别依据。
（5）粉尘浓度计：实时监测粉尘排放浓度，防止超标排放、环境污染发生。
德彩网
（6）变频器：调节电机频率，来实现风量调大调小，绿色节能。
（7）联网模块：远程显示，集中控制。可局域网、可外网连接控制，或手机APP控制。
德彩网
（8）电动阀门：根据用风需求，自动启闭阀门，调节风量。
德彩网
（9）消防灭火：发生火灾，自动喷水或自动打开干粉式灭火器。
德彩网
（10）声光报警：除尘器运行发生故障，声光报警，提示及时处理故障。
德彩网
（11）运行台账日志：记录除尘器运行期间的数据，形成台账，生成日志打印，避免的人工记录的麻烦，省力，省心。
